CAScale9ImageView(九宫格图片拉伸)

2018-08-27 17:09 更新

类说明

        CAScale9ImageView是CrossApp提供的一种九宫格拉伸图片的解决方案,我们先来了解一下什么是九宫格图片拉伸。

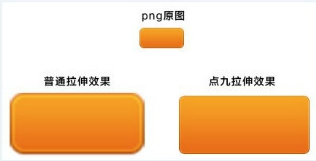

在App的设计过程中,为了适配不同的手机分辨率,图片大小需要拉伸或者压缩,这样就出现了可以任意调整大小的拉伸样式。


CAScale9ImageView 属性(点击方法名可查看方法介绍)

属性说明
OriginalSize原始尺寸
CapInsets拉伸区域
InsetLeft左侧拉伸距离
InsetTop上侧拉伸距离
InsetRight右侧拉伸距离
InsetBottom下侧拉伸距离


CAScale9ImageView 方法(点击方法名可查看方法介绍)

方法说明
create创建,默认Frame为(0,0,0,0)
createWithImage创建,并指定其图像
createWithFrame创建,并指定其Frame,默认Frame为(0,0,0,0)
createWithCenter创建,并指定其Center,默认Center为(0,0,0,0)
init初始化
initWithImage初始化,并指定其图像
setCapInsets设置拉伸区域
setInsetLeft设置左侧拉伸区域
setInsetTop设置上侧拉伸区域
setInsetRight设置右侧拉伸区域
setInsetBottom设置下侧拉伸区域
setColor设置颜色
getColor获取颜色
setAlpha设置透明度
copy复制
setImage设置图像
getImage获取图像
draw重新绘制图像


CAScale9ImageView

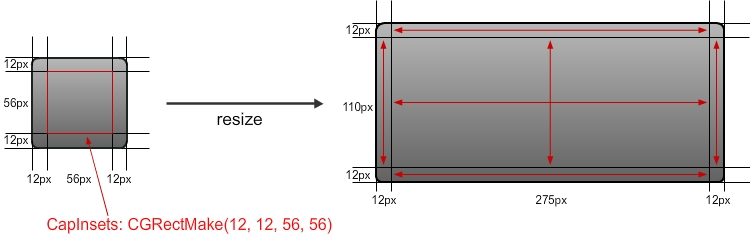

CAScale9ImageView的实现非常巧妙,通过将原纹理资源切割成9部分(PS: 这也是叫九宫图的原因),根据想要的尺寸,完成以下的三个步骤:
    (1)保持4个角部分不变形
    (2)单向拉伸4条边(即在4个角两两之间的边,比如上边,只做横向拉伸)
    (3)双向拉伸中间部分(即九宫图的中间部分,横向,纵向同时拉伸,PS:拉伸比例不一定相同)

CAScale9ImageView

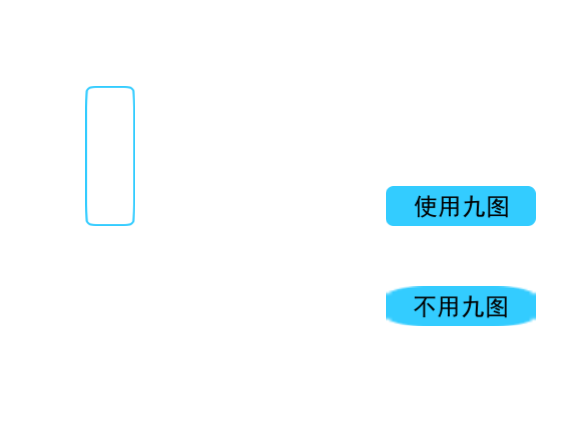

实例代码:
CAScale9ImageView
void FirstViewController::viewDidLoad()
{ //创建
CAScale9ImageView* first9IV = CAScale9ImageView::createWithImage(
CAImage::create("source_material/btn_rounded_normal.png"));
//设置显示大小(拉伸后的大小)
//设置非拉伸区域为(5,5,20,20) first9IV->setCapInsets(DRect(5,5,20,20));
this->getView()->addSubview(first9IV);
first9IV->setFrame(DRect(100, 100, 50, 140)); //添加渲染 //创建
CAImage::create("source_material/btn_rounded_highlighted.png"));
CAScale9ImageView* second9IV = CAScale9ImageView::createWithImage( //设置非拉伸区域与顶部的距离 second9IV->setInsetTop(3.0f);
second9IV->setInsetLeft(3.0f);
//设置非拉伸区域与底部的距离 second9IV->setInsetBottom(3.0f); //设置非拉伸区域与右边的距离 second9IV->setInsetRight(3.0f); //设置非拉伸区域与左边的距离
CALabel* image9Label = CALabel::createWithFrame(DRect(400, 200, 150, 40));
//设置显示区域(拉伸后的大小)
second9IV->setFrame(DRect(400, 200, 150, 40));
//添加渲染 this->getView()->addSubview(second9IV);
this->getView()->addSubview(image9Label);
//创建 image9Label->setText(UTF8("使用九图"));
image9Label->setTextAlignment(CATextAlignmentCenter);
image9Label->setVerticalTextAlignmet(CAVerticalTextAlignmentCenter);
imageView->setImage(CAImage::create("source_material/btn_rounded_highlighted.png"));
//不使用9宫格拉伸 设置大小与上同 CAImageView* imageView = CAImageView::createWithFrame(DRect(400, 300, 150, 40)); //设置显示图片 //添加渲染 this->getView()->addSubview(imageView); //创建
imageLabel->setVerticalTextAlignmet(CAVerticalTextAlignmentCenter);
CALabel* imageLabel = CALabel::createWithFrame(DRect(400, 300, 150, 40)); imageLabel->setText(UTF8("不用九图")); imageLabel->setTextAlignment(CATextAlignmentCenter); this->getView()->addSubview(imageLabel);
}


CAScale9ImageView 属性说明

OriginalSize

类型:DSize

解释:原始尺寸,get{}。


CapInsets

类型:DSize

解释:拉伸区域,get{}。


InsetLeft

类型:float

解释:左侧拉伸距离。get{}。


InsetTop

类型:float

解释:上侧拉伸距离。get{}。


InsetRight

类型:float

解释:右侧拉伸距离。get{}。


InsetBottom

类型:float

解释:下侧拉伸距离。get{}。


CAScale9ImageView 方法说明

static CAScale9ImageView* create();

返回值:static CAScale9ImageView*

参数:

解释创建,默认Frame为(0,0,0,0)


static CAScale9ImageView* createWithImage(CAImage* image);

返回值:static CAScale9ImageView*

参数:

类型参数名说明
CAImage*image图像

解释创建,并指定其图像


static CAScale9ImageView* createWithFrame(const DRect& rect);

返回值:static CAScale9ImageView*

参数:

类型参数名说明
const DRect&rect区域大小

解释创建,并指定其Frame,默认Frame为(0,0,0,0)


static CAScale9ImageView* createWithCenter(const DRect& rect);

返回值:static CAScale9ImageView*

参数:

类型参数名说明
const DRect&rect中心点的位置及大小

解释创建,并指定其Center,默认Center为(0,0,0,0)


virtual bool init();

返回值:virtual bool

参数:

解释初始化


virtual bool initWithImage(CAImage* image);

返回值:virtual bool

参数:

类型参数名说明
CAImage*image图像

解释初始化,并指定其图像


virtual void setCapInsets(const DRect& capInsets);

返回值:virtual void

参数:

类型参数名说明
const DRect&capInsets拉伸区域

解释设置拉伸区域


virtual void setInsetLeft(float insetLeft);

返回值:virtual void

参数:

类型参数名说明
floatinsetLeft左侧拉伸区域

解释设置左侧拉伸区域


virtual void setInsetTop(float insetTop);

返回值:virtual void

参数:

类型参数名说明
floatinsetTop上侧拉伸区域

解释设置上侧拉伸区域


virtual void setInsetRight(float insetRight);

返回值:virtual void

参数:

类型参数名说明
floatinsetRight右侧拉伸区域

解释设置右侧拉伸区域


virtual void setInsetBottom(float insetBottom);

返回值:virtual void

参数:

类型参数名说明
floatinsetBottom下侧拉伸区域

解释设置下侧拉伸区域


virtual void setColor(const CAColor4B& color);

返回值:virtual void

参数:

类型参数名说明
const CAColor4B&color颜色

解释设置颜色


virtual const CAColor4B& getColor();

返回值:virtual const CAColor4B&

参数:

解释获取颜色


virtual void setAlpha(float alpha);

返回值:virtual void

参数:

类型参数名说明
floatalpha透明度

解释设置透明度


virtual CAView* copy();

返回值:virtual CAView*

参数:

解释复制


virtual void setImage(CAImage* image);

返回值:virtual void

参数:

类型参数名说明
CAImage*image图像

解释设置图像


using CAView::getImage;

返回值:using

参数:

解释获取图像


virtual void draw(void);

返回值:virtual void

参数:

类型参数名说明
voidvoid

解释重新绘制图像
