JavaFX教程 - JavaFX线


为了在JavaFX场景上渲染图形,我们需要基本的形状和颜色。

Node 类是所有JavaFX场景图形节点的基本基类。它提供了转换,翻译和应用效果到任何节点的能力。

javafx.scene.shape.Shape 类是 Node 类的后代。

所有较旧的JavaFX 2.x Builder类在JavaFX 8中已弃用。

JavaFX线

当在JavaFX场景图形上绘制时,使用屏幕坐标空间(系统)渲染线。

屏幕坐标系将(0,0)放在左上角。

x坐标沿x轴移动点。从上到下移动点时,y坐标值增加。

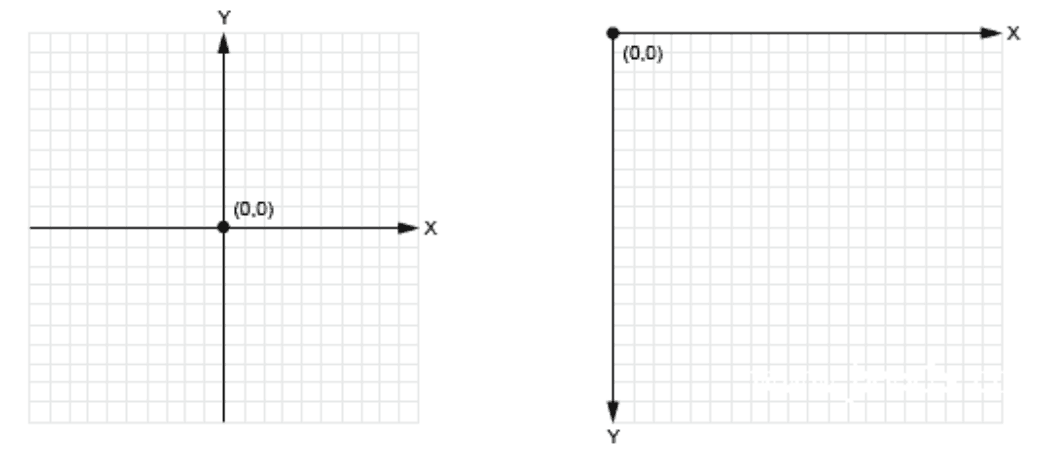

下图显示了右侧的屏幕坐标系。

null

在JavaFX中,场景图形对象(如线,圆和矩形)是Shape类的派生类。

所有形状对象可以在两个成形区域之间执行几何操作,例如减法,相交和并集。

要在JavaFX中绘制线条,我们将使用 javafx.scene.shape.Line 类。

要创建一个 Line 对象,我们需要指定一个开始(x,y)坐标和结束坐标。

创建线节点时,有两种方法来设置起点和终点。

第一种方法使用具有参数startX,startY,endX和endY的构造函数所有参数的数据类型为 double

以下代码使用构造函数创建具有起点(100,10)和终点(10,110)的线。

Line line = new Line(100, 10,   10,   110);

创建行节点的第二种方法是使用空构造函数来实例化 Line 类,然后使用setter方法设置每个属性。

以下代码显示如何创建线对象和使用setter方法设置行的起点和终点。

Line line = new Line();
line.setStartX(100);
line.setStartY(10);
line.setEndX(10);
line.setEndY(110);

在场景图上绘制的线节点默认为1.0的笔触宽度和黑色的笔触颜色。

所有形状的笔触颜色都为null,这意味着除了Line,Polyline和Path节点之外没有颜色。

要创建不同种类的线,我们可以设置属性继承自父类 javafx.scene.shape.Shape 的属性。

下表显示了我们可以在一行上设置的属性。

要检索或修改每个属性,您将使用其适当的getter和setter方法。

属性数据类型 / 说明
filljavafx.scene.paint.Paint
用于填充形状内的颜色。
smoothBoolean
True表示打开反锯齿,false表示关闭反锯齿。
strokeDashOffsetDouble
将距离设置为虚线图案。
strokeLineCapjavafx.scene.shape.StrokeLineCap
在线或路径的末尾设置帽样式。有三种样式:
  • StrokeLineCap.BUTT
  • StrokeLineCap.ROUND
  • StrokeLineCap.SQUARE
strokeLineJoinjavafx.scene.shape.StrokeLineJoin
当线相遇时设置装饰。有三种类型:
  • StrokeLineJoin.MITER
  • StrokeLineJoin.BEVEL
  • StrokeLineJoin.ROUND
strokeMiterLimitDouble
设置斜角接缝的限制以及斜角接缝装饰StrokeLineJoin.MITER。
strokejavafx.scene.paint.Paint
设置形状的笔划线的颜色。
strokeTypejavafx.scene.shape.StrokeType
设置在Shape节点的边界周围绘制描边的位置。有三种类型:
  • StrokeType.CENTERED
  • StrokeType.INSIDE
  • StrokeType.OUTSIDE
strokeWidthDouble
设置线的宽度。

例子

以下代码创建一个Line对象,并使用setter方法设置开始和结束坐标。

import javafx.application.Application;
import javafx.scene.Scene;
import javafx.scene.layout.VBox;
import javafx.scene.shape.Line;
import javafx.stage.Stage;

public class Main extends Application {

    @Override
    public void start(Stage stage) {
        VBox box = new VBox();
        final Scene scene = new Scene(box,300, 250);
        scene.setFill(null);

        Line line = new Line();
        line.setStartX(0.0f);
        line.setStartY(0.0f);
        line.setEndX(100.0f);
        line.setEndY(100.0f);

        box.getChildren().add(line);

        stage.setScene(scene);
        stage.show();
    }

    public static void main(String[] args) {
        launch(args);
    }
}

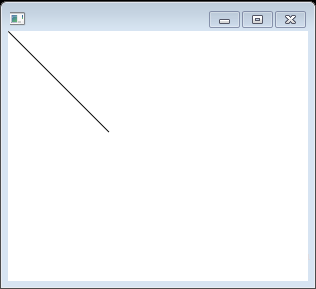

上面的代码生成以下结果。

null

例2

以下代码设置更多的线属性,包括笔触颜色,笔触宽度和线帽。

之后,它还设置了线的破折号样式。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.paint.Color;
import javafx.scene.shape.Line;
import javafx.scene.shape.StrokeLineCap;
import javafx.stage.Stage;

public class Main extends Application {
  @Override
  public void start(Stage primaryStage) {
    primaryStage.setTitle("Drawing Lines");

    Group root = new Group();
    Scene scene = new Scene(root, 300, 150, Color.GRAY);

    Line redLine = new Line(10, 10, 200, 10);

    redLine.setStroke(Color.RED);
    redLine.setStrokeWidth(10);
    redLine.setStrokeLineCap(StrokeLineCap.BUTT);

    redLine.getStrokeDashArray().addAll(15d, 5d, 15d, 15d, 20d);
    redLine.setStrokeDashOffset(10);

    root.getChildren().add(redLine);

    primaryStage.setScene(scene);
    primaryStage.show();
  }
  public static void main(String[] args) {
    launch(args);
  }
}

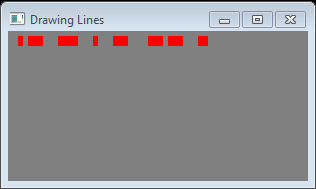

上面的代码生成以下结果。

null
