典型数据库架构设计与实践
2022-01-28 10:57 更新
本文,将介绍数据库架构设计中的一些基本概念,常见问题以及对应解决方案,为了便于读者理解,将以“用户中心”数据库为例,讲解数据库架构设计的常见玩法。
一、用户中心
用户中心是一个常见业务,主要提供用户注册、登录、信息查询与修改的服务,其核心元数据为:
User(uid, uname, passwd, sex, age,nickname, …)
其中:
•uid为用户ID,主键
•uname, passwd, sex, age, nickname, …等为用户的属性
数据库设计上,一般来说在业务初期,单库单表就能够搞定这个需求。
二、图示说明
为了方便大家理解,后文图片说明较多,其中:
•“灰色”方框,表示service,服务
•“紫色”圆框,标识master,主库
•“粉色”圆框,表示slave,从库
三、单库架构
最常见的架构设计如上:
•user-service:用户中心服务,对调用者提供友好的RPC接口
•user-db:一个库进行数据存储
四、分组架构
什么是分组?
答:分组架构是最常见的一主多从,主从同步,读写分离数据库架构:
•user-service:依旧是用户中心服务
•user-db-M(master):主库,提供数据库写服务
•user-db-S(slave):从库,提供数据库读服务
主和从构成的数据库集群称为“组”。
分组有什么特点?
答:同一个组里的数据库集群:
•主从之间通过binlog进行数据同步
•多个实例数据库结构完全相同
•多个实例存储的数据也完全相同,本质上是将数据进行复制
分组架构究竟解决什么问题?
答:大部分互联网业务读多写少,数据库的读往往最先成为性能瓶颈,如果希望:
•线性提升数据库读性能
•通过消除读写锁冲突提升数据库写性能
•通过冗余从库实现数据的“读高可用”
此时可以使用分组架构,需要注意的是,分组架构中,数据库的主库依然是写单点。
一句话总结,分组解决的是“数据库读写高并发量高”问题,所实施的架构设计。
五、分片架构
什么是分片?
答:分片架构是大伙常说的水平切分(sharding)数据库架构:
•user-service:依旧是用户中心服务
•user-db1:水平切分成2份中的第一份
•user-db2:水平切分成2份中的第二份
分片后,多个数据库实例也会构成一个数据库集群。
水平切分,到底是分库还是分表?
答:强烈建议分库,而不是分表,因为:
•分表依然公用一个数据库文件,仍然有磁盘IO的竞争
•分库能够很容易的将数据迁移到不同数据库实例,甚至数据库机器上,扩展性更好
水平切分,用什么算法?
答:常见的水平切分算法有“范围法”和“哈希法”:
范围法如上图:以用户中心的业务主键uid为划分依据,将数据水平切分到两个数据库实例上去:
•user-db1:存储0到1千万的uid数据
•user-db2:存储1到2千万的uid数据
哈希法如上图:也是以用户中心的业务主键uid为划分依据,将数据水平切分到两个数据库实例上去:
•user-db1:存储uid取模得1的uid数据
•user-db2:存储uid取模得0的uid数据
这两种方法在互联网都有使用,其中哈希法使用较为广泛。
分片有什么特点?
答:同一个分片里的数据库集群:
•多个实例之间本身不直接产生联系,不像主从间有binlog同步
•多个实例数据库结构,也完全相同
•多个实例存储的数据之间没有交集,所有实例间数据并集构成全局数据
分片架构究竟解决什么问题?
答:大部分互联网业务数据量很大,单库容量容易成为瓶颈,此时通过分片可以:
•线性提升数据库写性能,需要注意的是,分组架构是不能线性提升数据库写性能的
•降低单库数据容量
一句话总结,分片解决的是“数据库数据量大”问题,所实施的架构设计。

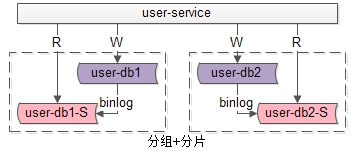

六、分组+分片架构
如果业务读写并发量很高,数据量也很大,通常需要实施分组+分片的数据库架构:
•通过分片来降低单库的数据量,线性提升数据库的写性能
•通过分组来线性提升数据库的读性能,保证读库的高可用
七、垂直切分
除了水平切分,垂直切分也是一类常见的数据库架构设计,垂直切分一般和业务结合比较紧密。
还是以用户中心为例,可以这么进行垂直切分:
User(uid, uname, passwd, sex, age, …)
User_EX(uid, intro, sign, …)
•垂直切分开的表,主键都是uid
•登录名,密码,性别,年龄等属性放在一个垂直表(库)里
•自我介绍,个人签名等属性放在另一个垂直表(库)里
如何进行垂直切分?
答:根据业务对数据进行垂直切分时,一般要考虑属性的“长度”和“访问频度”两个因素:
•长度较短,访问频率较高的放在一起
•长度较长,访问频度较低的放在一起
这是因为,数据库会以行(row)为单位,将数load到内存(buffer)里,在内存容量有限的情况下,长度短且访问频度高的属性,内存能够load更多的数据,命中率会更高,磁盘IO会减少,数据库的性能会提升。
垂直切分有什么特点?
答:垂直切分和水平切有相似的地方,又不太相同:
•多个实例之间也不直接产生联系,即没有binlog同步
•多个实例数据库结构,都不一样
•多个实例存储的数据之间至少有一列交集,一般来说是业务主键,所有实例间数据并集构成全局数据
垂直切分解决什么问题?
答:垂直切分即可以降低单库的数据量,还可以降低磁盘IO从而提升吞吐量,但它与业务结合比较紧密,并不是所有业务都能够进行垂直切分的。
八、总结
文章较长,希望至少记住这么几点:
•业务初期用单库
•读压力大,读高可用,用分组
•数据量大,写线性扩容,用分片
•属性短,访问频度高的属性,垂直拆分到一起
一、用户中心
用户中心是一个常见业务,主要提供用户注册、登录、信息查询与修改的服务,其核心元数据为:User(uid, uname, passwd, sex, age,nickname, …)
其中:
•uid为用户ID,主键
•uname, passwd, sex, age, nickname, …等为用户的属性
数据库设计上,一般来说在业务初期,单库单表就能够搞定这个需求。
二、图示说明
为了方便大家理解,后文图片说明较多,其中:•“灰色”方框,表示service,服务
•“紫色”圆框,标识master,主库
•“粉色”圆框,表示slave,从库
三、单库架构
最常见的架构设计如上:
•user-service:用户中心服务,对调用者提供友好的RPC接口
•user-db:一个库进行数据存储
四、分组架构
什么是分组?
答:分组架构是最常见的一主多从,主从同步,读写分离数据库架构:
•user-service:依旧是用户中心服务
•user-db-M(master):主库,提供数据库写服务
•user-db-S(slave):从库,提供数据库读服务
主和从构成的数据库集群称为“组”。
分组有什么特点?
答:同一个组里的数据库集群:
•主从之间通过binlog进行数据同步
•多个实例数据库结构完全相同
•多个实例存储的数据也完全相同,本质上是将数据进行复制
分组架构究竟解决什么问题?
答:大部分互联网业务读多写少,数据库的读往往最先成为性能瓶颈,如果希望:
•线性提升数据库读性能
•通过消除读写锁冲突提升数据库写性能
•通过冗余从库实现数据的“读高可用”
此时可以使用分组架构,需要注意的是,分组架构中,数据库的主库依然是写单点。
一句话总结,分组解决的是“数据库读写高并发量高”问题,所实施的架构设计。
五、分片架构
什么是分片?
答:分片架构是大伙常说的水平切分(sharding)数据库架构:
•user-service:依旧是用户中心服务
•user-db1:水平切分成2份中的第一份
•user-db2:水平切分成2份中的第二份
分片后,多个数据库实例也会构成一个数据库集群。
水平切分,到底是分库还是分表?
答:强烈建议分库,而不是分表,因为:
•分表依然公用一个数据库文件,仍然有磁盘IO的竞争
•分库能够很容易的将数据迁移到不同数据库实例,甚至数据库机器上,扩展性更好
水平切分,用什么算法?
答:常见的水平切分算法有“范围法”和“哈希法”:
范围法如上图:以用户中心的业务主键uid为划分依据,将数据水平切分到两个数据库实例上去:
•user-db1:存储0到1千万的uid数据
•user-db2:存储1到2千万的uid数据
哈希法如上图:也是以用户中心的业务主键uid为划分依据,将数据水平切分到两个数据库实例上去:
•user-db1:存储uid取模得1的uid数据
•user-db2:存储uid取模得0的uid数据
这两种方法在互联网都有使用,其中哈希法使用较为广泛。
分片有什么特点?
答:同一个分片里的数据库集群:
•多个实例之间本身不直接产生联系,不像主从间有binlog同步
•多个实例数据库结构,也完全相同
•多个实例存储的数据之间没有交集,所有实例间数据并集构成全局数据
分片架构究竟解决什么问题?
答:大部分互联网业务数据量很大,单库容量容易成为瓶颈,此时通过分片可以:
•线性提升数据库写性能,需要注意的是,分组架构是不能线性提升数据库写性能的
•降低单库数据容量
一句话总结,分片解决的是“数据库数据量大”问题,所实施的架构设计。
六、分组+分片架构
如果业务读写并发量很高,数据量也很大,通常需要实施分组+分片的数据库架构:
•通过分片来降低单库的数据量,线性提升数据库的写性能
•通过分组来线性提升数据库的读性能,保证读库的高可用
七、垂直切分
除了水平切分,垂直切分也是一类常见的数据库架构设计,垂直切分一般和业务结合比较紧密。还是以用户中心为例,可以这么进行垂直切分:
User(uid, uname, passwd, sex, age, …)
User_EX(uid, intro, sign, …)
•垂直切分开的表,主键都是uid
•登录名,密码,性别,年龄等属性放在一个垂直表(库)里
•自我介绍,个人签名等属性放在另一个垂直表(库)里
如何进行垂直切分?
答:根据业务对数据进行垂直切分时,一般要考虑属性的“长度”和“访问频度”两个因素:
•长度较短,访问频率较高的放在一起
•长度较长,访问频度较低的放在一起
这是因为,数据库会以行(row)为单位,将数load到内存(buffer)里,在内存容量有限的情况下,长度短且访问频度高的属性,内存能够load更多的数据,命中率会更高,磁盘IO会减少,数据库的性能会提升。
垂直切分有什么特点?
答:垂直切分和水平切有相似的地方,又不太相同:
•多个实例之间也不直接产生联系,即没有binlog同步
•多个实例数据库结构,都不一样
•多个实例存储的数据之间至少有一列交集,一般来说是业务主键,所有实例间数据并集构成全局数据
垂直切分解决什么问题?
答:垂直切分即可以降低单库的数据量,还可以降低磁盘IO从而提升吞吐量,但它与业务结合比较紧密,并不是所有业务都能够进行垂直切分的。
八、总结
文章较长,希望至少记住这么几点:•业务初期用单库
•读压力大,读高可用,用分组
•数据量大,写线性扩容,用分片
•属性短,访问频度高的属性,垂直拆分到一起
希望大伙有收获。
