ECharts dataZoom 不生效怎么排查：这 3 处配置最容易写错

先给结论：ECharts 里 dataZoom 配了却没反应，八成是三件事之一——dataZoom 没有绑到你以为的那根轴上、用了百分比的 start/end 去控制数值轴、或者 filterMode 被设成了 none 导致"拖了滑块但图没变"。先确认轴绑定，再确认取值方式，最后确认过滤模式。

dataZoom 是 ECharts 里最容易"看起来没生效"的组件之一。因为它不像 title、legend 那样写了就一定能看见，它的效果依赖三个前提：绑到了正确的轴、取值方式与该轴类型匹配、以及过滤模式真的会改变数据。任何一条不满足，滑块照常显示、拖动照常响应，但图就是不动。

本文给出一个可复现的最小配置，然后按三处高频问题逐个排查，每处都给出错误写法与正确写法对照。文中关于 dataZoom 的属性名与取值均以 ECharts 官方文档为准（证据类型：官方文档）。

先看结论

• 没绑对轴：多轴图里必须用 xAxisIndex 或 yAxisIndex 指明控制哪根轴，只写 dataZoom 会默认绑定到第一根同类轴。
• 取值方式不对：类目轴用 start/end 百分比，数值轴要用 startValue/endValue 给具体数值。
• 过滤模式被关掉了：filterMode 设成 none 时只缩放不改变数据范围，视觉上就像没生效。

配置项记不清时，翻 Echarts Tutorial 里按组件分组的清单最快。

一、最小场景与预期行为

任务定死：一张折线图有 365 天的每日数据，默认只显示最近 30 天，用户可以拖动底部滑块查看任意区间。

const option = {
  xAxis: { type: 'category', data: days },
  yAxis: { type: 'value' },
  series: [{ type: 'line', data: values }],
  dataZoom: [
    { type: 'inside', start: 92, end: 100 },
    { type: 'slider', start: 92, end: 100 }
  ]
};

这段做的是：类目轴放 365 个日期，两个 dataZoom 组件共用同一段区间，inside 负责滚轮缩放、slider 负责拖动。start 与 end 是百分比，92 到 100 即最后 8%，约等于最近 30 天。

预期结果（未在本机执行）：初始只显示末尾一小段，拖动滑块时折线横向展开或收拢，y 轴刻度随可见区间重算。如果拖了没反应，问题就在下面三处之一。

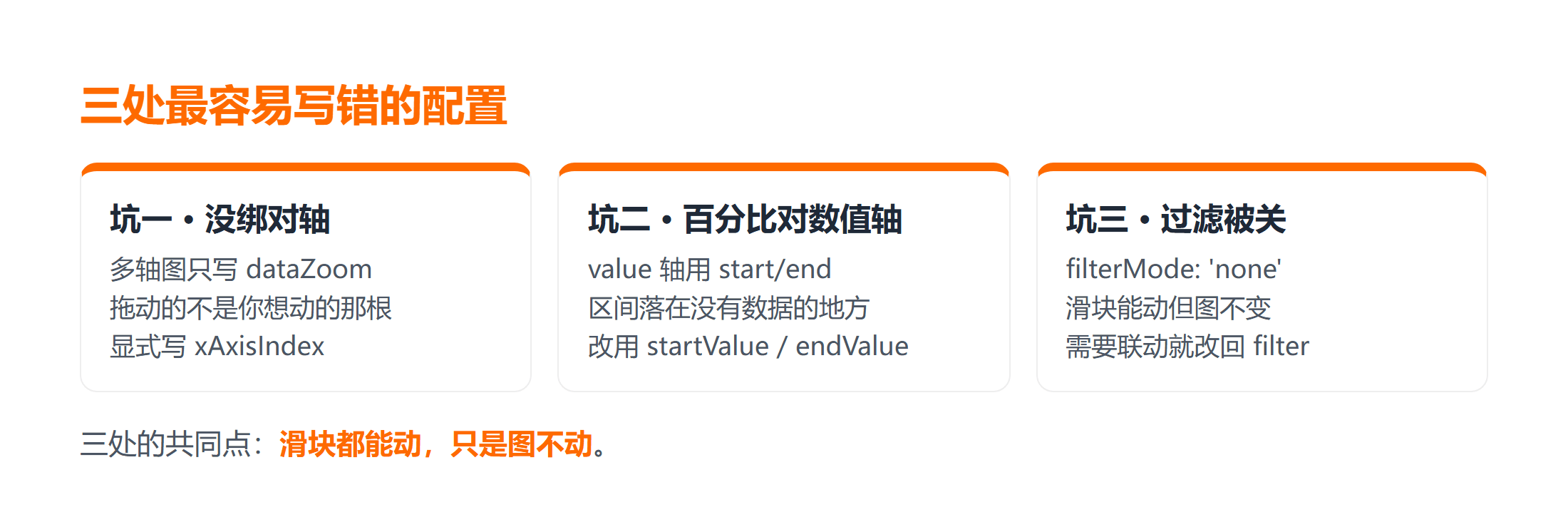

二、三处最容易写错的配置

2.1 第一处：没绑到你想控制的那根轴

单轴图不会遇到这个问题，一旦图里有两根 xAxis（比如上面放日期、下面放月份），dataZoom 默认只绑到索引 0 的那根，你在视觉上看到的是另一根轴完全没动。

// 错误：只写了 dataZoom，靠默认绑定
dataZoom: [{ type: 'slider', start: 0, end: 50 }]

// 正确：显式指明控制哪根轴
dataZoom: [{
  type: 'slider',
  xAxisIndex: [1],
  start: 0,
  end: 50
}]

这段做的是把 dataZoom 明确绑定到索引为 1 的 x 轴。写成数组形式可以同时控制多根轴，比如 [0, 1] 表示联动。

判断方式很直接：把 xAxisIndex 逐个试一遍，看哪根轴跟着动，就说明之前绑错了。

2.2 第二处：数值轴用了百分比

start/end 是百分比，只对"有明确总长"的场景直观。当 xAxis 的 type 是 value 时，用百分比算出来的区间往往落在没有数据的地方，看上去就是拖不动。

// 数值轴场景：用具体值而不是百分比
xAxis: { type: 'value' },
dataZoom: [{
  type: 'slider',
  startValue: 1730000000000,
  endValue: 1735000000000
}]

这段做的是直接给出时间戳区间。数值轴上推荐用 startValue/endValue，语义明确，也不受数据总量变化影响——新增数据后百分比区间会自动漂移，具体值不会。

2.3 第三处：filterMode 被设成了 none

filterMode 决定 dataZoom 缩放时如何处理窗口外的数据：

• filter（默认）：窗口外的数据被过滤掉，另一个轴会按可见数据重新计算范围。
• weakFilter：只在一部分系列被完全过滤掉时才过滤。
• empty：窗口外的数据置空，但保留数据点位置。
• none：不过滤任何数据，只改变显示窗口。

// 想要"拖滑块时 y 轴跟着重新适配"，别用 none
dataZoom: [{ type: 'slider', filterMode: 'filter' }]

这段做的是把过滤模式显式写回默认值。设成 none 时滑块照样能动，但 y 轴刻度不重算、数据点也不增减，很多人因此误判为"dataZoom 失效"。

三、多组件联动与动态控制的取舍

写了 inside 与 slider 两个组件时，它们的 start/end 必须一致，否则初次渲染会互相打架，表现是页面一打开区间就跳一下。

需要外部按钮控制区间时，用 dispatchAction 而不是重设 option：

chart.dispatchAction({
  type: 'dataZoom',
  dataZoomIndex: 0,
  start: 0,
  end: 30
});

这段做的是只派发一个缩放动作，不重建整个图表。直接 setOption 也能生效，但会触发完整的重渲染，数据量大时明显更卡。

适用边界：多个 dataZoom 组件共用一段区间时，dispatchAction 里不写 dataZoomIndex 会作用于全部组件，想只动其中一个就必须写明索引。

四、常见失败分支与验证清单

4.1 滑块显示出来了但拖不动

多半是容器初始处于隐藏状态（比如在未激活的 Tab 里），ECharts 拿到的宽度是 0，交互区域没有正确初始化。修复办法是容器显示后再调用一次 chart.resize()。

4.2 拖滑块时 y 轴不变

filterMode 是 none，或者 series 用了 dataZoom 之外的独立 yAxisIndex。修复办法是改回 filter，并确认系列与轴的对应关系。

4.3 新增数据后区间自己跑了

用了百分比 start/end，数据总量变化后同样的百分比指向了不同区间。修复办法是改用 startValue/endValue，或者在每次 setOption 时按最新总量重算百分比。

4.4 验证清单

• 检查：打印 option.dataZoom，确认 xAxisIndex 指向目标轴
• 运行：在页面上拖动滑块，观察 x 轴标签与 y 轴刻度是否同时变化
• 预期：两者同时变化，说明过滤模式与轴绑定都正确
• 失败：只有一个变 → filterMode 为 none 或轴绑定不一致
• 修复：把 filterMode 改回 filter，并统一 inside 与 slider 的 start/end
• 验证：用 dispatchAction 设一个固定区间，确认结果稳定可复现

上面这些步骤做的是确认绑定、验证过滤模式、排除容器尺寸问题。预期结果（未在本机执行）是三种控制方式结果一致；若 dispatchAction 无效但手动拖动有效，多半是 dataZoomIndex 写错了。

总结

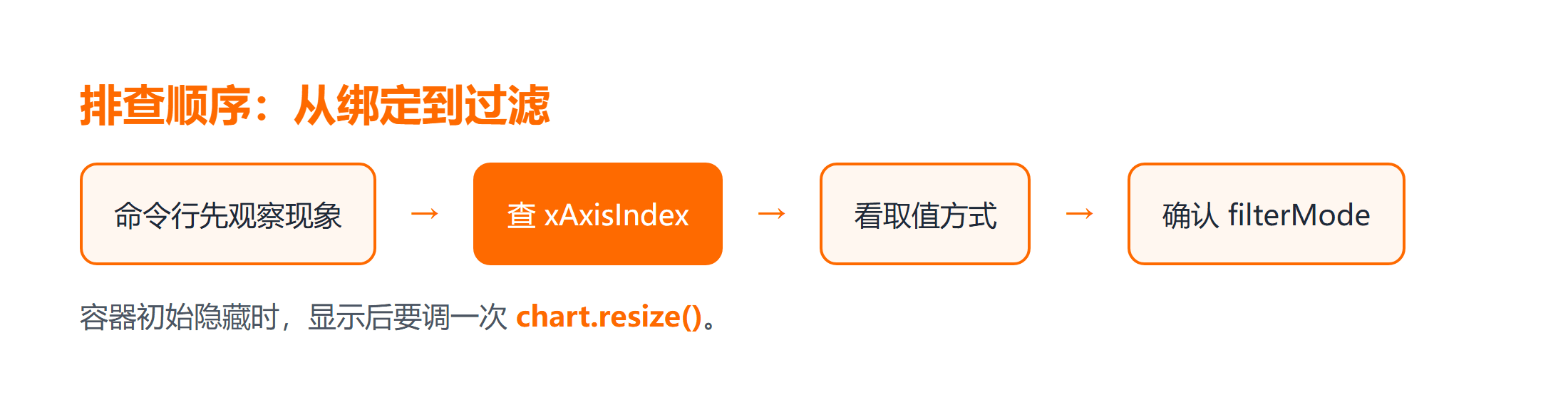

dataZoom 不生效几乎都能归到三处：轴没绑对、取值方式与轴类型不匹配、过滤模式被关掉。排查顺序建议固定为先看 xAxisIndex、再看 start/end 还是 startValue、最后看 filterMode。

三条要点带走：

• 多轴图必须显式写 xAxisIndex 或 yAxisIndex，默认绑定只对单轴图可靠；
• 数值轴用 startValue/endValue，类目轴才用百分比 start/end；
• filterMode 设成 none 时图"看起来不动"是正常的，需要联动重算就改回 filter。

下一步建议把项目里的图表配置抽成一个工厂函数，把 dataZoom 的绑定与过滤模式写成参数，避免每张图各写一份。组件属性细节，ECharts 案例教程 里有更多可对照的示例。

常见问题

Q：为什么 dataZoom 滑块显示了但拖不动图？

A：先查容器的初始尺寸。容器在隐藏状态下初始化时宽度是 0，交互区域没能建立，容器显示后调一次 chart.resize() 即可。

Q：多个 xAxis 时怎么指定 dataZoom 控制哪一根？

A：用 xAxisIndex，值可以写成单个索引或数组。写成 [0, 1] 表示同时控制两根轴并联动。

Q：数值轴用 start/end 为什么算出来的区间不对？

A：start/end 是百分比，按数据总量折算。数值轴推荐用 startValue/endValue 直接给具体数值，也不受数据新增影响。

Q：filterMode 的 none 和 filter 有什么实际区别？

A：filter 会过滤窗口外的数据，另一个轴按可见数据重算范围；none 不过滤任何数据，只改变显示窗口，因此 y 轴刻度不会变。

Q：怎么用代码控制缩放区间？

A：用 chart.dispatchAction 派发 type 为 dataZoom 的动作并带上 start/end。想只控制某一个组件时写明 dataZoomIndex。
